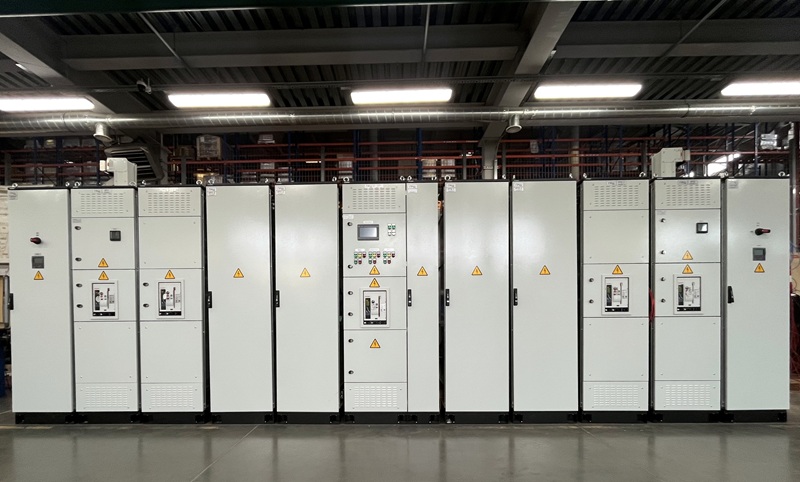

Главный распределительный щит (ГРЩ) служит для приёма и распределения электрической энергии, поступающей из внешних источников энергоснабжения. Это ключевое оборудование в электроустановках, обеспечивающее централизованное управление и защиту питающих линий и нагрузки.
Технические особенности ГРЩ на компонентах ДКС
- Применяется в одно- и трёхфазных электрических сетях.
- Номинальное напряжение — до 0,4 кВ.
- Максимальный ток — до 6300 А.
- Система заземления — глухозаземленная нейтраль.
- Возможны различные схемы заземления: TN-C-S, TN-C и TN-S.
Данные технические особенности позволяют ГРЩ эффективно работать в широком спектре электросетей, обеспечивая надёжность и безопасность распределения электроэнергии в зданиях и промышленных объектах.
Устройство и функции главного распределительного щита (ГРЩ)

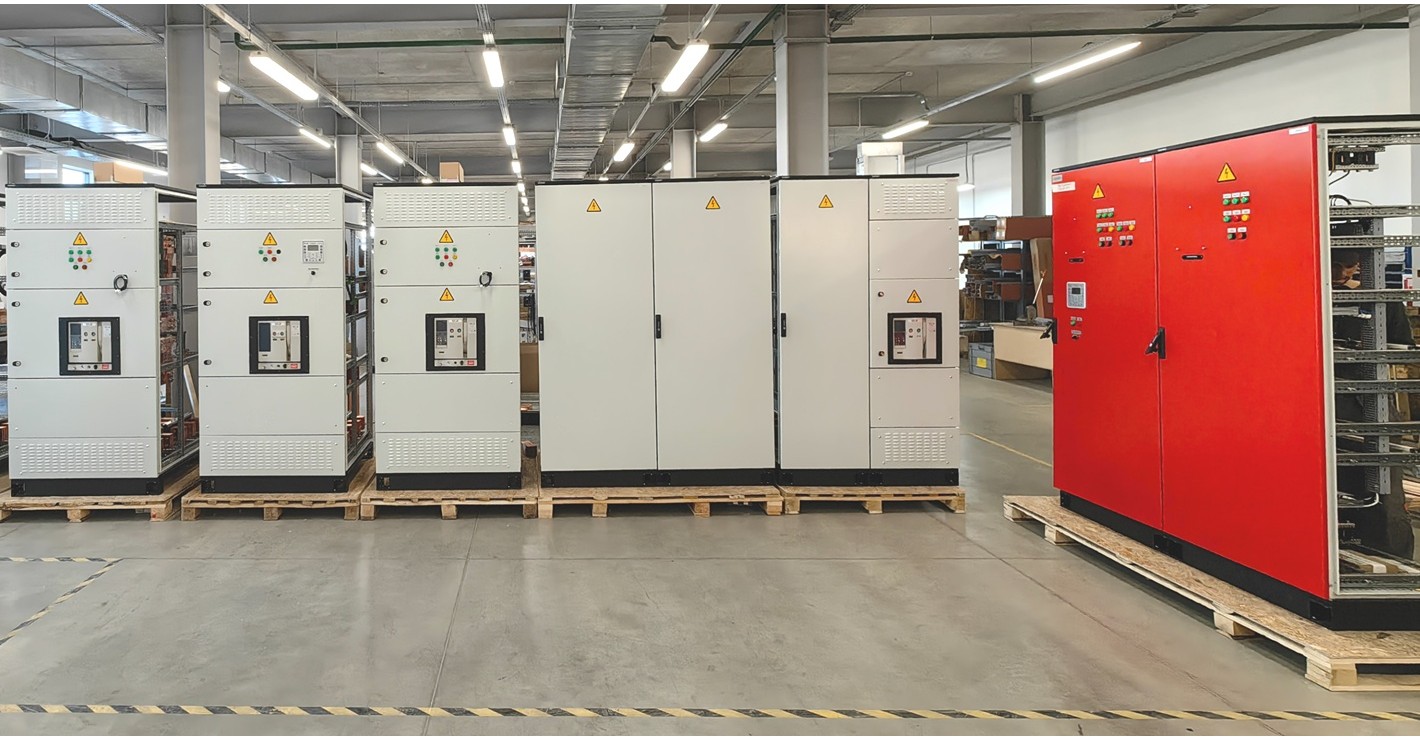

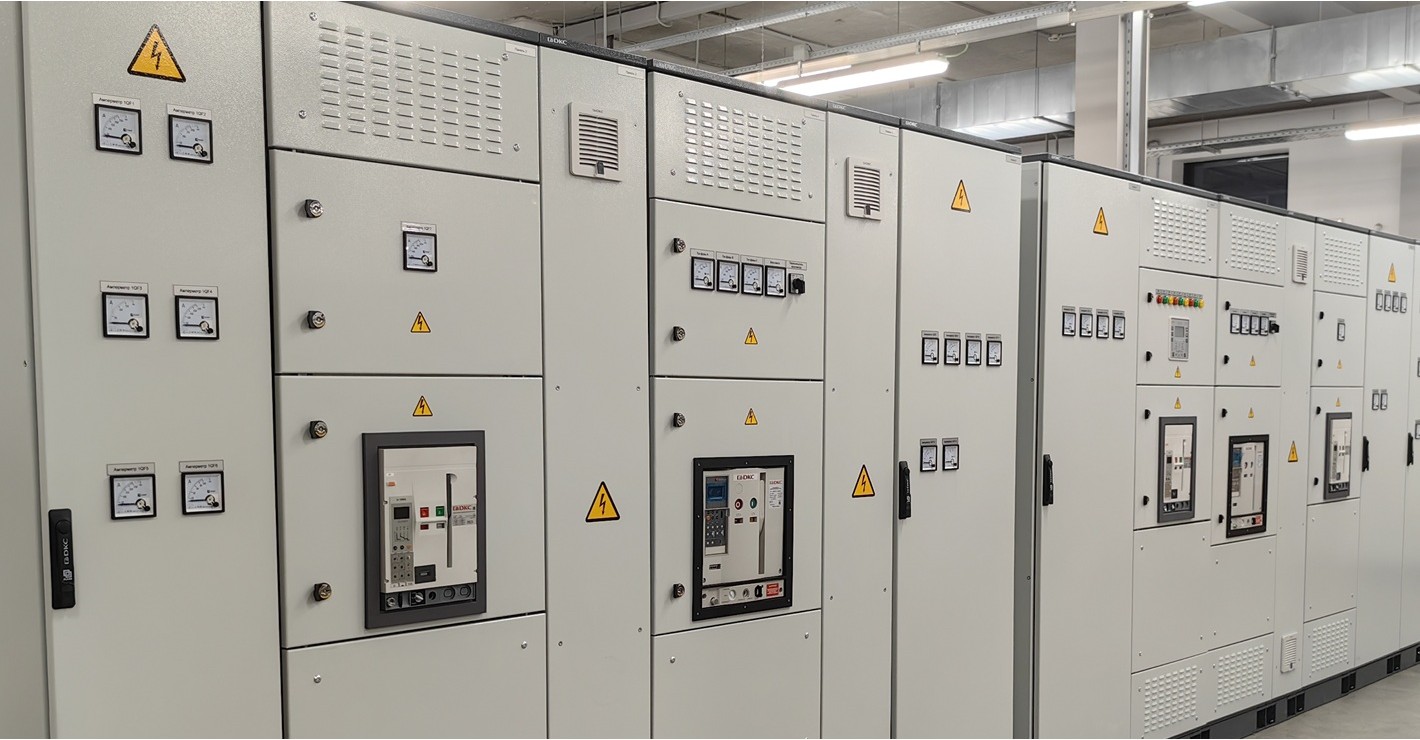

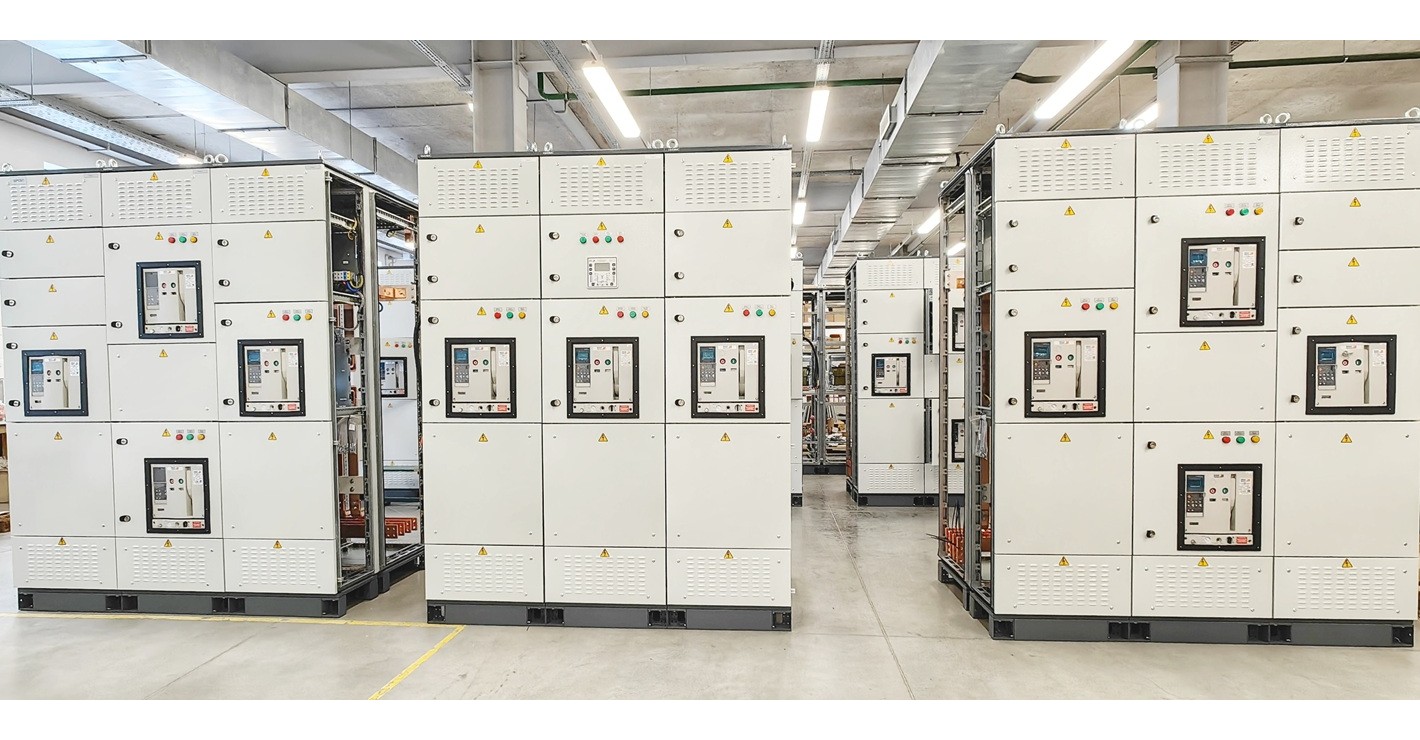

Главный распределительный щит состоит из нескольких типов панелей: вводных, секционной и линейных (панелей с отходящими линиями). Это комплектное низковольтное устройство, которое выполняет ключевые функции:
- Приём и распределение электрической энергии от трансформаторной подстанции к конечным потребителям.
- Защита линий и групповых цепей от перепадов напряжения, коротких замыканий и утечек тока.
Особенности конструкции и установки
- ГРЩ обычно устанавливают в специальных помещениях или отдельных зданиях.

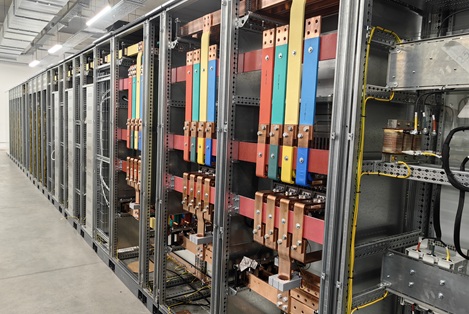

- В составе присутствуют вводные панели для подключения внешних источников, секционные панели для разрыва цепей и линейные панели для подключения распределительных линий.
- При производстве применяются различные схемы секционирования (например, 1-2a-2b-3a-3b-4a-4b) для обеспечения частичной или полной изоляции оборудования. Это повышает безопасность, защищая от внешних воздействий и предотвращая несанкционированный доступ.
ГРЩ является первым и важным звеном в цепочке распределительных устройств, обеспечивая надёжную и безопасную работу электрических сетей напряжением до 0,4 кВ и током до 6300 А.
Типы и технические характеристики главных распределительных щитков (ГРЩ)
Главные распределительные щиты состоят из вводных устройств, коммутационной и защитной аппаратуры, а также приборов учёта потребления электроэнергии.
Классификация по основным признакам
- Количество вводных и отходящих линий
- Номинальный ток
- Наличие устройств автоматического ввода резерва (АВР)
- Возможность использования контрольной аппаратуры
- Тип секционирования (например, 1-2a-2b-3a-3b-4a-4b)
Компоненты типового ГРЩ
- Автоматические выключатели
- Плавкие вставки
- Рубильники (разъединители)
- Управление коммутационным оборудованием вручную или через сервоприводы
Основные технические характеристики
- Номинальное напряжение: 400/230 В или 690/400 В
- Максимальный ток: до 6300 А
- Частота сети: 50/60 Гц
- Ввод и вывод кабелей возможен сверху или снизу
- Степень защиты корпуса: от IP20 до IP54
- Секционирование: по схемам типа 1-2a-2b-3a-3b-4a-4b
- Обслуживание: одностороннее или двухстороннее по проекту
- Учёт электроэнергии и возможность удалённого управления согласно проектным требованиям
ГРЩ подбирается с учётом конкретных параметров электроустановки, обеспечивая надёжное распределение, защиту и контроль электроэнергии
Сферы применения главных распределительных щитков (ГРЩ)
Главные распределительные щиты широко используются для безопасного ввода и распределения электроэнергии в различных типах зданий и сооружений:
- Жилые многоквартирные дома – обеспечение надёжного электроснабжения квартир и общих помещений.
- Административные здания – офисы, государственные учреждения с разнообразными требованиями к электроснабжению.
- Производственные объекты – предприятия различной сложности, где важна высокая нагрузочная способность и надежность.
- Медицинские и образовательные учреждения – больницы, поликлиники, школы, вузы, где требуется стабильное и безопасное питание оборудования.
- Коммерческие объекты – супермаркеты, торгово-развлекательные центры, банки и другие объекты, где приходится обеспечивать электроснабжение большого количества точек потребления и систем безопасности.
Использование ГРЩ в этих сферах позволяет централизованно управлять, защищать и контролировать электроснабжение, что повышает безопасность и оперативность обслуживания электроустановок.
