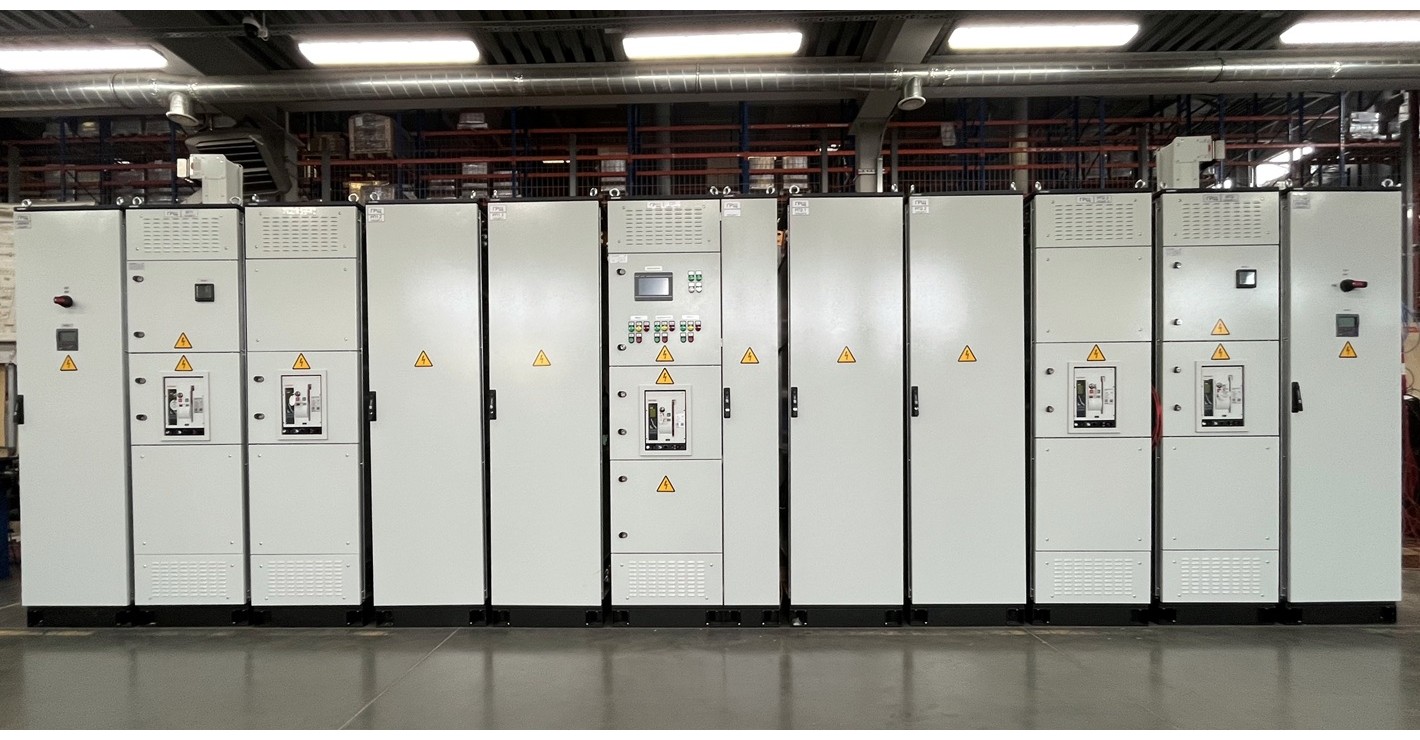

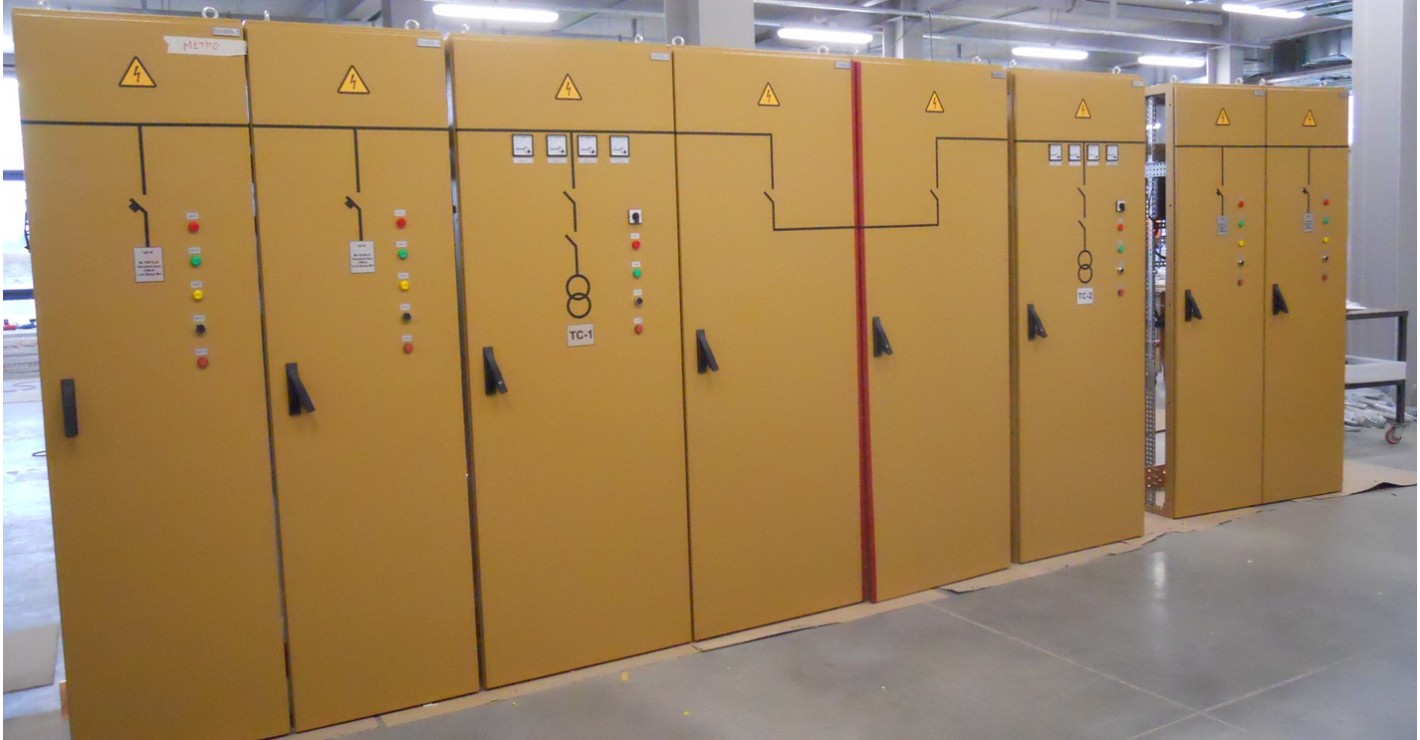

Распределительное устройство РУ служит центральным узлом управления и защиты электроснабжения внутри здания или сооружения, гарантируя надежную и безопасную передачу электроэнергии. Шкаф РУ обеспечивает надёжное подключение, управление и защиту электроцепей внутри зданий и сооружений при промышленном, жилом и административном использовании.
Применение шкафов РУ 0,4 кВ
- Применяется внутри зданий и сооружений промышленного, жилого, административного назначения.
- Принимает электроэнергию от одного или нескольких источников:
- трехфазного переменного тока (400 В, 50 Гц),
- дизель-генераторной установки (ДГУ)
- источника бесперебойного питания (ИБП).
- Распределяет электроэнергию между конечными потребителями.
- Обеспечивает защиту электроцепей от короткого замыкания и перегрузок.
Конструкция распределительного устройства (РУ) 0,4 кВ

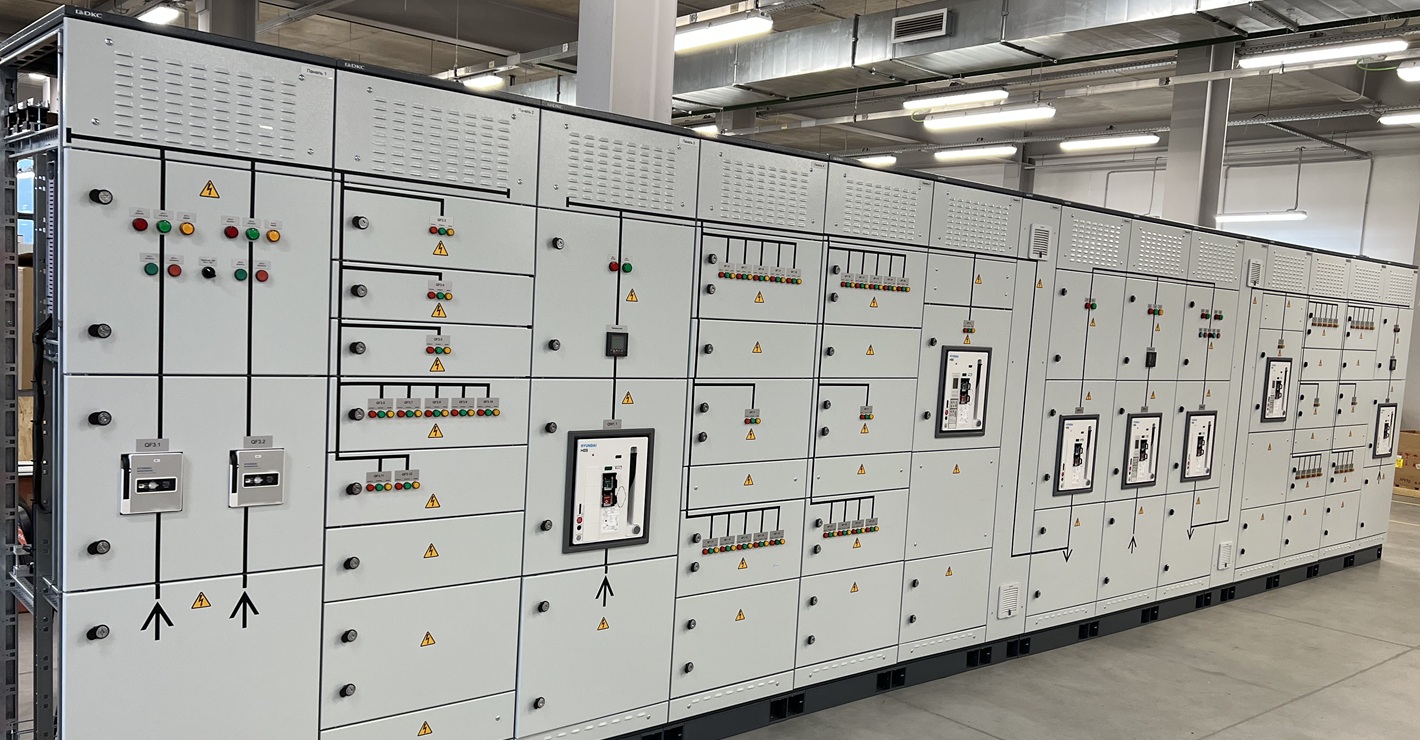

РУ 0,4 кВ состоит из нескольких типов шкафов (панелей), каждый из которых выполняет определённые функции:
Вводная панель

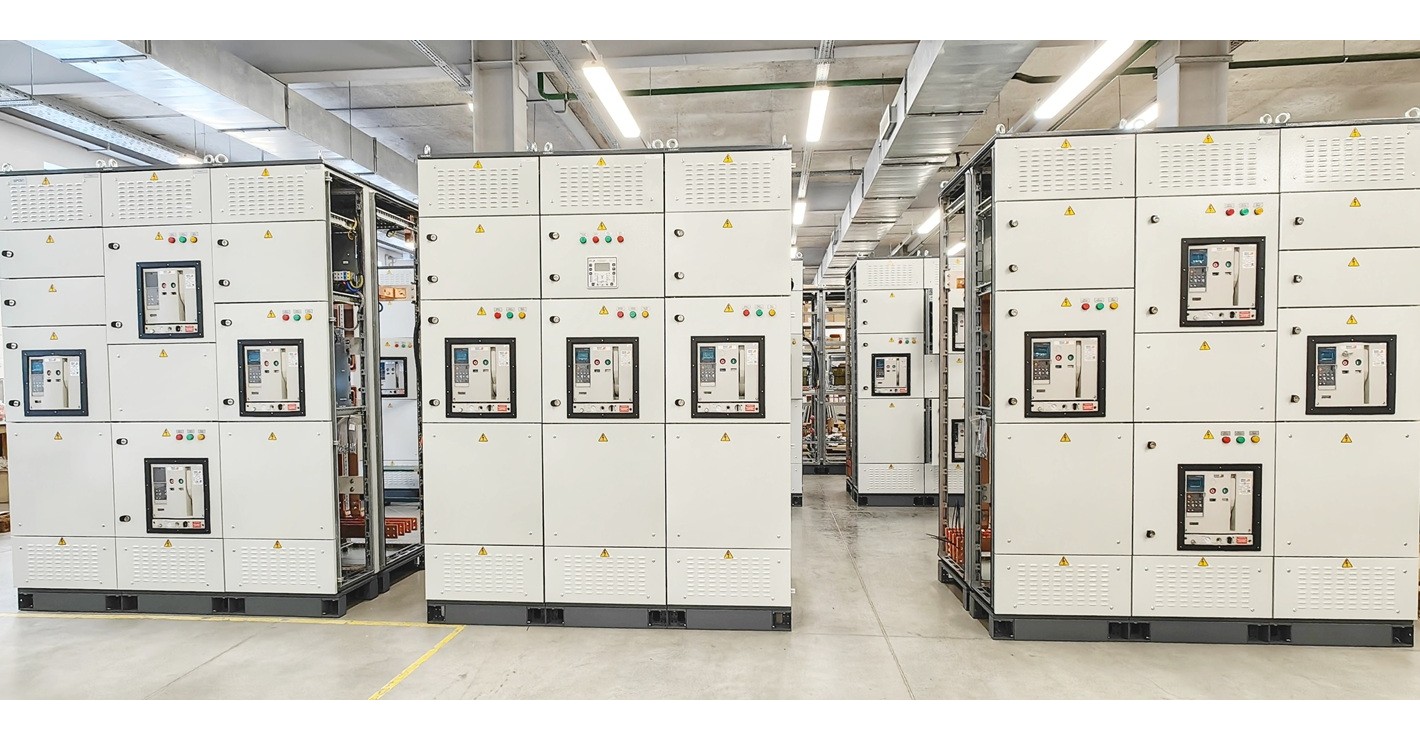

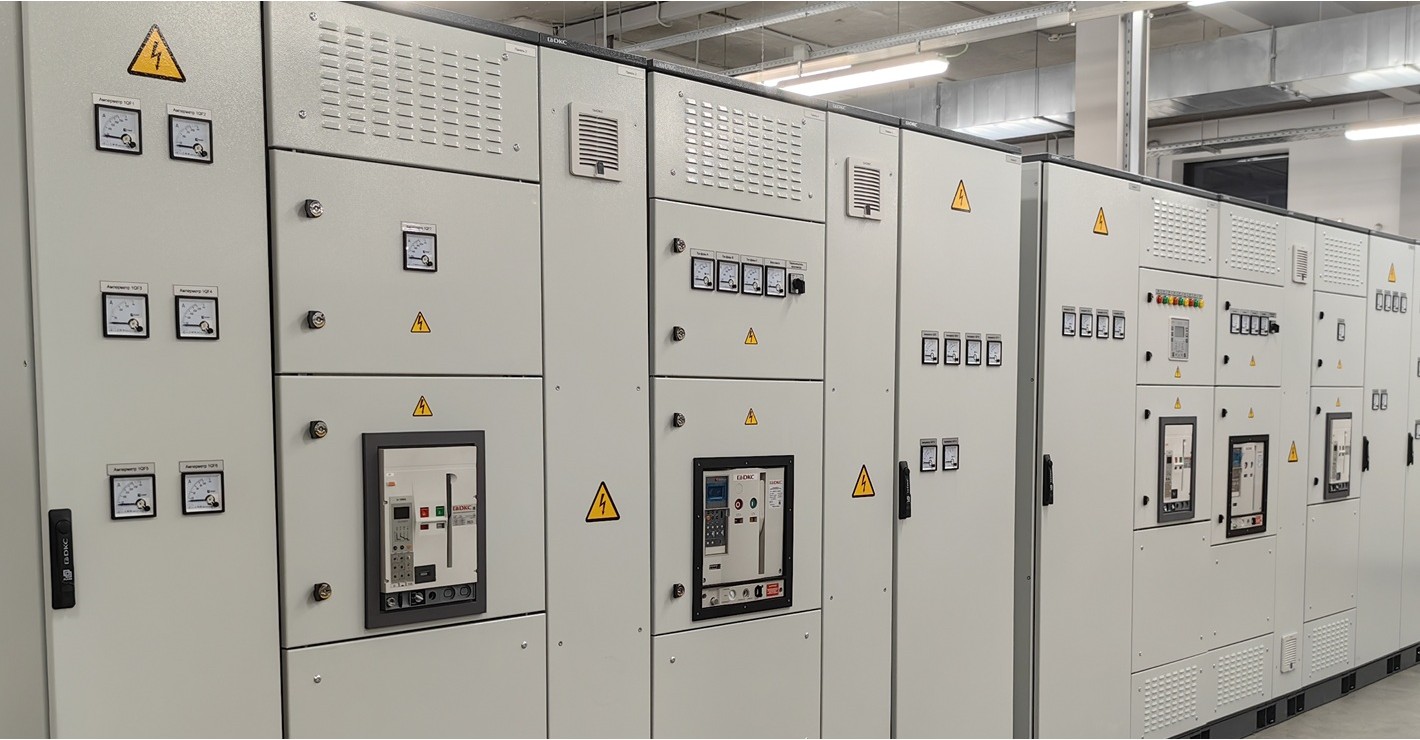

Предназначена для подключения силовых кабелей или шинопровода. В ней устанавливаются вводные автоматические выключатели (стационарного, втычного или выкатного типа), выключатели-разъединители и измерительное оборудование для учёта электроэнергии.
Секционная панель с секционным автоматическим выключателем

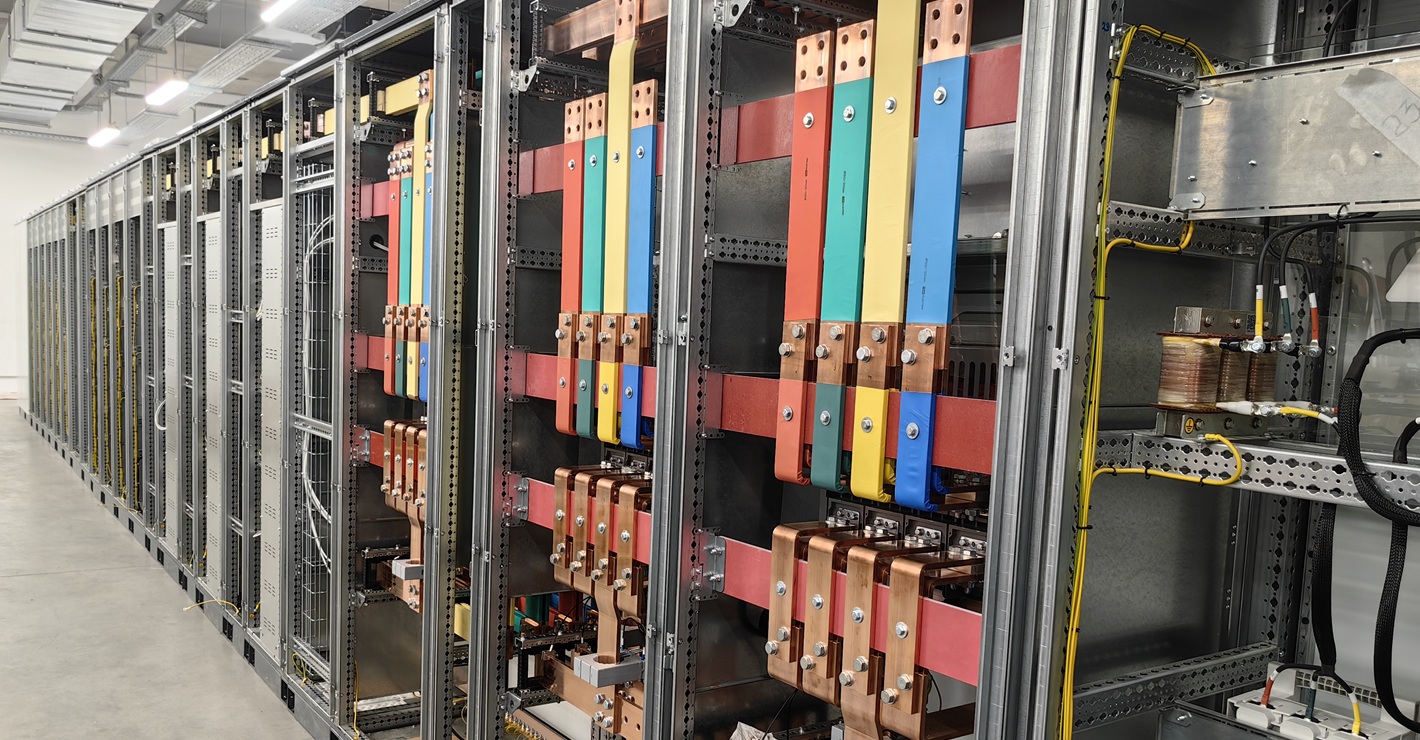

Обеспечивает распределение с двумя секциями шин. В шкафу установлен рубильник или секционный выключатель, позволяющий объединить две секции и запитать их от одного ввода. Это важный элемент для повышения гибкости и надежности распределения энергии.
Распределительная панель

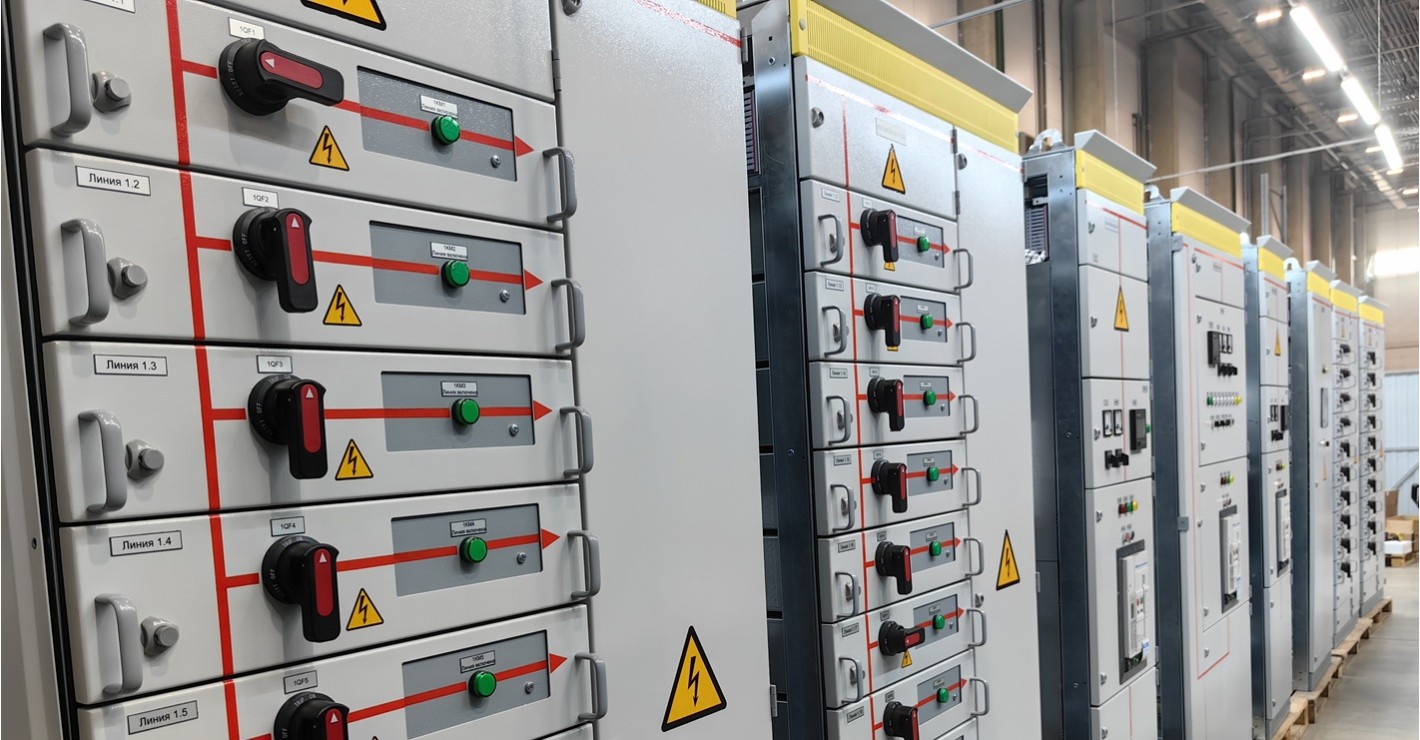

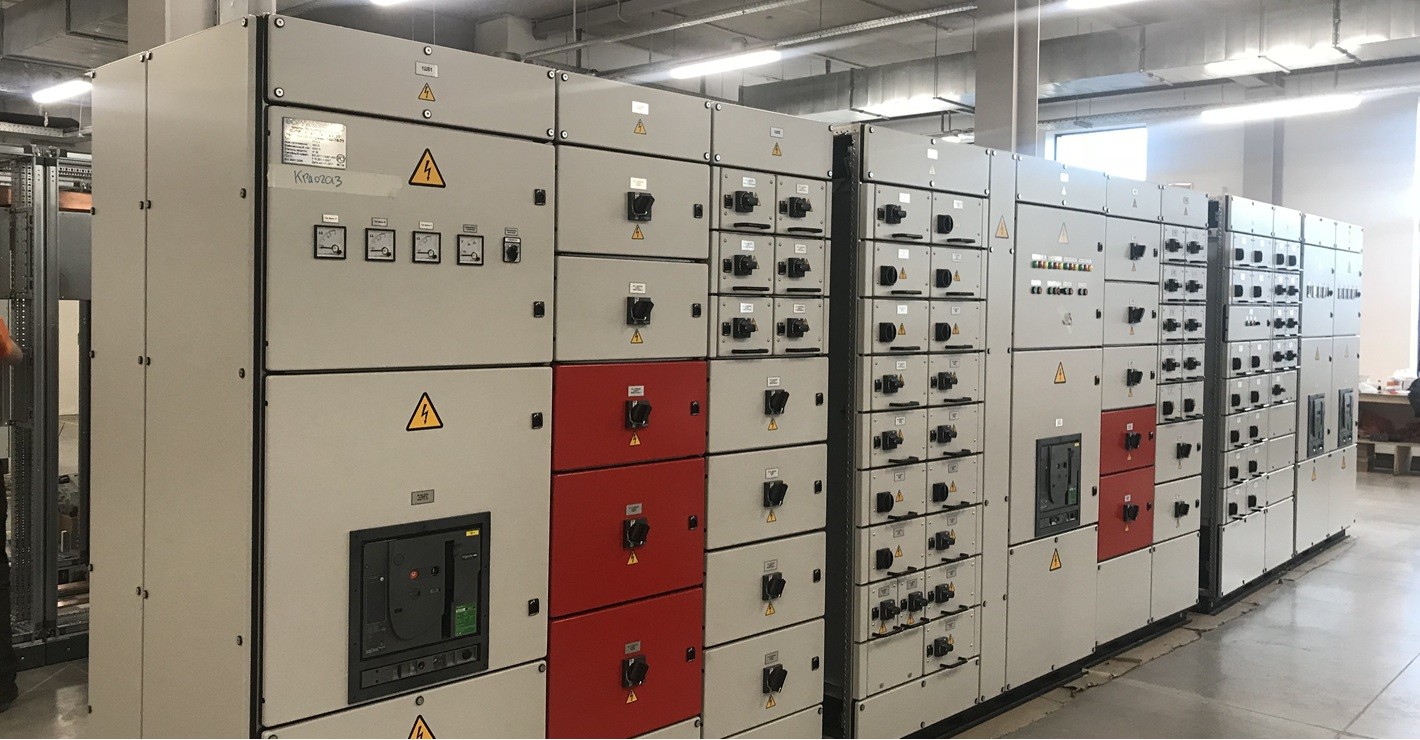

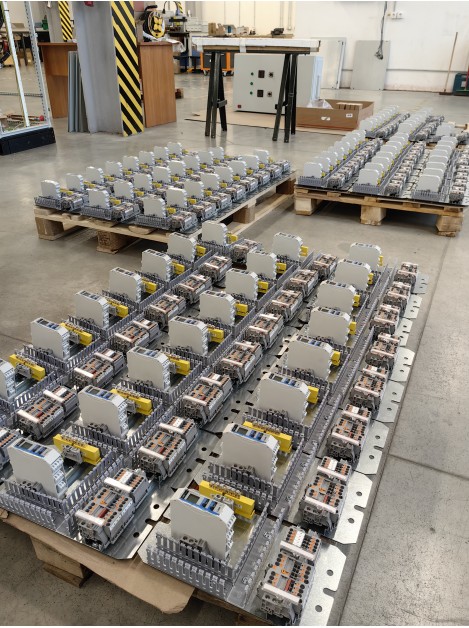

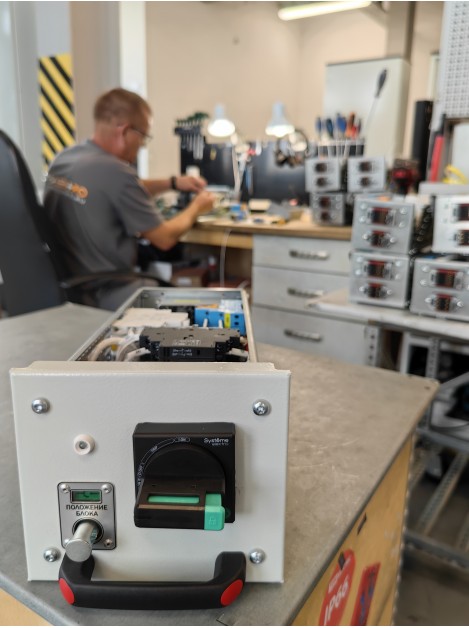

Служит для установки коммутационного и защитного оборудования, обеспечивающего защиту отходящих линий. В таких панелях размещают предохранители, автоматические выключатели, контакторы, рубильники и другие устройства. Для комплектации отходящих шкафов используются компоненты автоматики ДКС.
