ВРУ служит для приёма электроэнергии от внешнего источника и её перераспределения между потребителями с обеспечением аппаратного учёта объёмов потребления. Это низковольтное электротехническое устройство с наглухо заземленной нейтралью, рассчитанное на напряжение 230/400 В и частоту 50/60 Гц.
Основные функции ВРУ на компонентах ДКС:
- Защита отходящих линий от коротких замыканий, импульсных скачков напряжения и перегрузок.
- Обеспечение гарантированного питания потребителей за счёт возможности подключения к двум независимым внешним источникам питания.
- Оперативные переключения между вводами, а также подключение и отключение распределительных и групповых цепей.
ВРУ обеспечивает безопасное, надёжное и эффективное электроснабжение объекта с возможностью учёта и оперативного управления источниками энергии и нагрузками.
Проектирование и изготовление ВРУ согласно ГОСТ 32396-2013
Проектирование и изготовление вводно-распределительных устройств (ВРУ) выполняются в соответствии с национальным стандартом ГОСТ 32396-2013. Этот стандарт распространяется на ВРУ, устанавливаемые в мало- и многоэтажных зданиях общественного назначения и жилого фонда.
Основные положения ГОСТ 32396-2013:
- Регламентирует технические требования к конструктивным особенностям ВРУ.
- Определяет нормы электро- и пожарной безопасности для данных устройств.
- Устанавливает правила и методы проверки качества и соответствия ВРУ эксплуатационным требованиям.
Соблюдение ГОСТ 32396-2013 гарантирует надежность, безопасность и качество вводно-распределительных устройств, обеспечивая их правильную работу в условиях жилых и общественных зданий.
Конструкция и схема щитков ВРУ
Вводно-распределительное низковольтное устройство (ВРУ) состоит из набора функциональных блоков и панелей, которые могут быть связаны механически или электрически. В зависимости от конструкции здания, элементы ВРУ устанавливаются либо раздельно, либо в одном шкафу.
Основные функциональные блоки ВРУ
- Вводной блок — принимает электроэнергию от внешних источников. Содержит коммутационное и защитное оборудование, а также проводники внешних сетей.
- Автоматического включения резервного питания (АВР) — контролирует параметры внешней сети и при необходимости переключает питание на резервный источник.
- Учёта электроэнергии — оборудован счетчиками различных типов. Обычно здесь есть переходная испытательная коробка для подключения трёхфазного прибора учета и, при необходимости, трансформаторы.
- Распределительный блок — включает защитные устройства для групповых и распределительных цепей, а также панели для подключения кабелей и проводов.
- Автоматизированного управления освещением — управляет включением и выключением осветительных приборов в зависимости от уровня освещенности.
Типы вводно-распределительных устройств
Каждый тип выбирается в зависимости от требований к установке и архитектуры здания.
- Шкафные
- Однопанельные
- Многопанельные

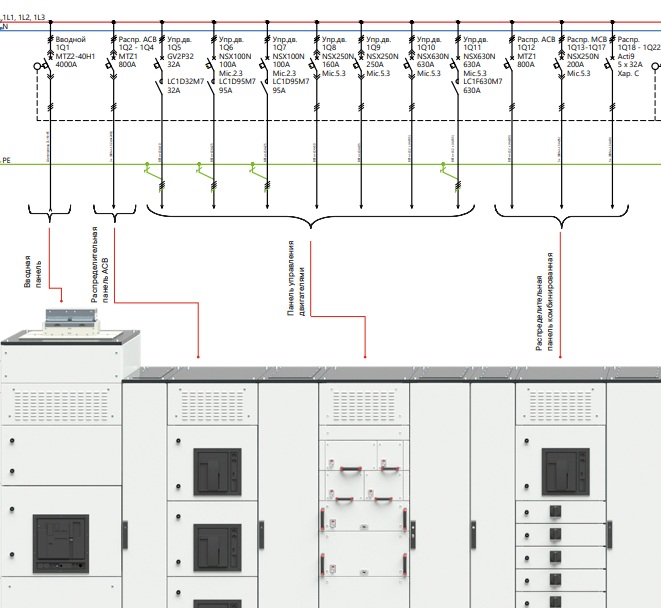

Электрическая схема ВРУ на ДКС
Однолинейная схема ВРУ отражает последовательность и взаимосвязь блоков, показывая основные цепи и аппаратуру, что облегчает понимание и обслуживание устройства.
Конструкция и схемы ВРУ включают четко структурированные функциональные блоки, обеспечивающие прием, учет, распределение электроэнергии и управление освещением с учетом требований безопасности и удобства эксплуатации.
Характеристики ВРУ
Варианты исполнения: напольный, настенный, встроенный в нишу
- Напряжение на вводе: 230/400 В
- Номинальные токи по блокам:
- Вводный: от 50 до 630 А
- АВР: от 100 до 400 А
- Распределительный: от 25 до 250 А
- Дифференциальные (отключающие) токи защитной аппаратуры: от 10 до 500 мА
- Тип ввода/вывода кабеля: снизу - сверху / сверху - снизу
- Вид системы заземления: TN-C, TN-S, TN-C-S
- Максимальные габариты:
- Высота: до 2200 мм
- Ширина: до 1600 мм
- Глубина: до 1200 мм
Сферы применения ВРУ
Вводно-распределительные устройства используются преимущественно в коммунальной сфере, обеспечивая энергоснабжение жилых и общественных зданий.
Благодаря наличию защитных панелей-пластронов, они обеспечивают безопасность как для человека, так и для животных, предотвращая случайные прикосновения к токоведущим элементам.
